井式预抽真空退火炉设备结构

您的当前位置: 首 页 >> 新闻中心 >> 行业新闻

井式预抽真空退火炉设备结构

发布日期:2021-09-16 作者:湖州华虹工业炉 点击:

井式预抽真空退火炉主要用于铜线、铜丝、铜管、铜棒、铜垫片、铜接头等铜制品软化延伸退火, 成品光亮退火及黑色金属材料(如焊条,焊丝,低碳钢丝,马氏体不锈钢丝)的无氧退火、回火等在真空状态下充入保护气氛再进行无氧化光亮退火、回火热处理。

   井式预抽真空退火炉主要由加热炉体、真空炉胆、装料筐、电控系统、充气装置、真空泵等组成。

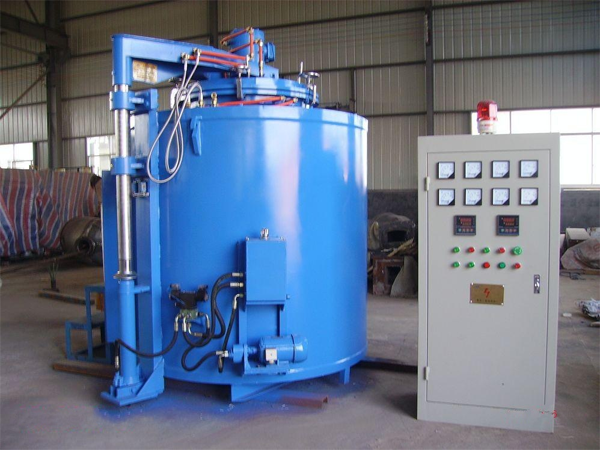

井式预抽真空退火炉

井式预抽真空退火炉设备结构

  1、炉体外壳用6mmA3钢板滚筒加工焊接制作,底部用10#槽钢加固焊接。整个壳体具有良好的结构稳定性,足够的刚度及强度。

  2、炉膛采用轻质高铝聚轻砖,耐火砖和炉壳之间采用硅酸铝纤维材料保温,保温厚度为250mm,由热面到冷面依次为耐火砖、新型纳米保温纤维棉的复合炉衬结构。

  4、炉罐采用10mm厚310S高温不锈钢板滚筒焊接制作,炉罐底部用310S不锈钢型钢焊接底座。炉盖采用20mm钢板焊接制作,内部保温箱采用8mm厚SUS310S不锈钢板焊接制作,保温箱厚度120mm;炉罐与炉盖用吊环螺栓、螺母紧固,密封槽采用精车而成,并采用高温橡胶密封,上下水冷密封性好。炉盖和炉罐密封处分别分布一根进水管,一根出水管。

  5、加热元件绕制弹簧状发热体安装在炉膛的四周,以保持整个高度上温度均匀,提高炉温均匀度。

  6、炉盖上装有一只0.1mpa压力表及安全放散阀,用于监视炉内的出口压力,当超压时可自动开启,释放超压气体,达到保护炉罐的作用。一只球形放气阀,用于出炉开盖前排除炉内残余气体压力,避免松开炉盖与炉罐连接螺栓时出现压力反弹。炉盖上设有两根进排气管,一根用于抽真空,一根通气体。

  7、炉盖升降方式:吊装式结构,由行车吊动。

  8、炉口用硬质高铝耐火砖砌筑,耐火砖下部位设有加强筋托板。井式炉的炉口朝上,由专用吊具垂直装入炉内加热。炉口易碰撞部位用重质耐火砖砌筑,砌筑时泥浆中加入高温粘结剂调和,增加结构强度。

  9、真空系统由一台SX-15型旋片泵、真空压差阀、真空蝶阀、真空管道等组成,并安装有压力表、充放气阀等装置。工作中先预抽真空,计时时间到后真空泵、电磁阀自动关掉,然后充入氮气排出残留空气,再抽取真空,再充入氮气 循环三次后基本可以排尽炉内残留的空气,即可加热使用。次数及时间可根据实际情况自行设定。

  10、油漆:炉体喷涂高温银漆、控制柜喷涂米白色烤漆。或根据客户要求颜色喷涂烤漆颜色。



  井式预抽真空退火炉电器控制

  1、电器控制柜为立式双门独立电控柜,内层门为仪表面板、外层门为透明玻璃结构,美观大方,并能有效防护仪表电器免受外界灰尘污染,尺寸为:宽800×高1600×厚450mm。

  2、采用多块微电脑数显智能仪表自动控温加热,控制炉膛温度和监控炉胆内部温度。

  3、工作中设有3相工作电流电压显示,同时设有接地漏电保护、恒温计时、超温报警等功能。

  4、加热控制元件:采用SSR固态调压器模块控制,加热功率大小可调,具有节能、省电、控温精度高等优点。



本文网址:http://www.furnace.hk/news/527.html

关键词:井式退火炉,井式真空退火炉,井式预抽真空退火炉
